Cette page décrit brièvement les réseaux informatique et téléphonique de ma maison :
- Mon fournisseur d'Internet : Orange
- Configuration de mes Téléphones
- Configuration de mon Réseau
- La Livebox 2 d'Orange
- Le Decodeur TV UHD86 d'Orange
Mon Fournisseur Internet : Orange
Mon fournisseur d'Internet est Orange. J'ai conservé ma ligne téléphonique de France-Télécom et j'ai souscrit à une formule triple play (Internet + TV + Téléphone) en 18 Gb à 30 € / mois. Orange n'est certe pas le moins chèr des fournisseurs mais la qualité de service est au rendez-vous et malgré des coup de téléphone à répétition de SFR je reste fidèle...
Ces dernières années j'utilisais une Livebox 1 Inventel et un décodeur ISD82. Je viens de mettre à jour (26/5/2010) mon installation par l'achat d'une Livebox 2 et l'échange du décodeur TV pour un décodeur UHD86. J'ai décidé d'acheter la Livebox (59 € en grande surface) car (a la date du 26/5/2010) la mise à jour est payante (20 €) et donc avec une location de 3€ / mois en 13 mois de location la Livebox est payée ! La livebox 2 présente de nombreuse amélioration qui la place à égalité avec les boxs des autres fournisseurs.
Configuration de mes Téléphones
Pour les téléphones j'utilise :
- un téléphone DEC Siemens (avec six postes) qui est connecté sur la ligne de téléphone internet, et
- un téléphone DEC Siemens (avec un poste) connecté sur la ligne France-Télécom.

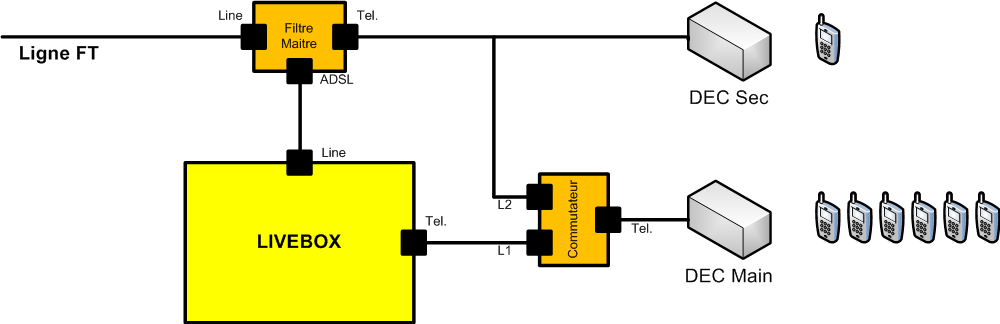

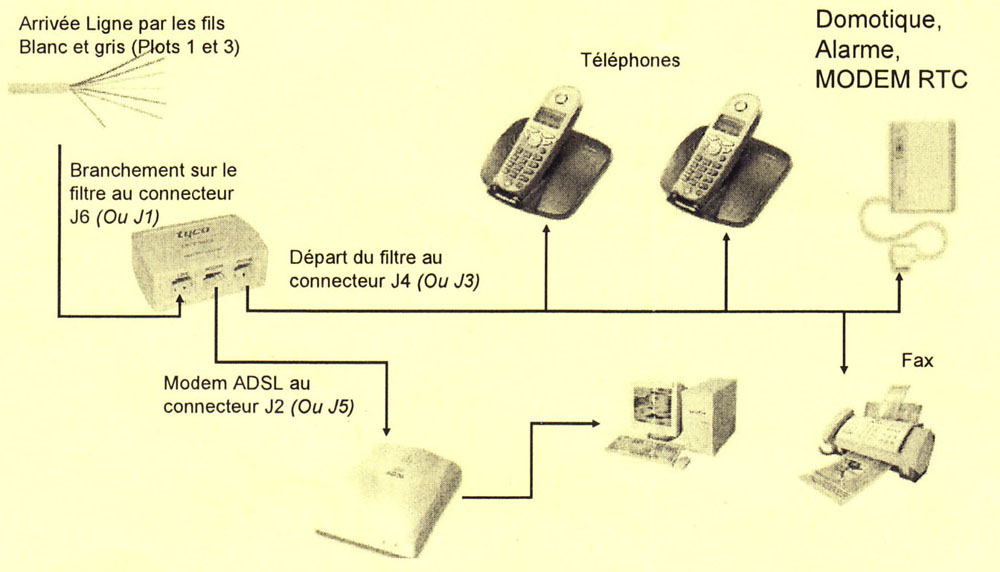

J'ai installé à l'arrivé de la ligne France Télécom un filtre maître de la marque Tyco dont la sortie ADSL est connectée directement sur la livebox 2 et dont la sortie téléphone est envoyé sur certaines prises téléphoniques de la maison ainsi que sur un commutateur décrit plus loin.
Les appels entrants en provenance de France Télécom (n° en 01) ne sont pas "traités" par la livebox et nécessite donc en général un téléphone supplémentaire ce qui n'est pas pratique. Afin de pouvoir recevoir les appels de FT et les appels d'Internet (les n° en 01 et les n° en 09) sur un même téléphone j'ai installé un "commutateur de lignes" (combine-a-line) électronique qui permet de connecter un téléphone sur deux lignes. Le basculement de ligne se fait automatiquement pour les appels entrants. Pour les appels sortants, la priorité est donnée à la lignegratuite par Internet (L1) mais il est possible de forcer l'utilisation de la ligne FT (L2) en composant à partir d'un combiné le symbole # avant le numéro du correspondant. La sortie du commutateur est envoyé sur une ligne de téléphone connecté à une base DEC avec six combinés repartis dans la maison.
Configuration de mon Réseau
Seulement une partie de la maison est cablé. Tous les cables sont de categorie 5e et permettent donc de faire des transmissions en 1Gbit.

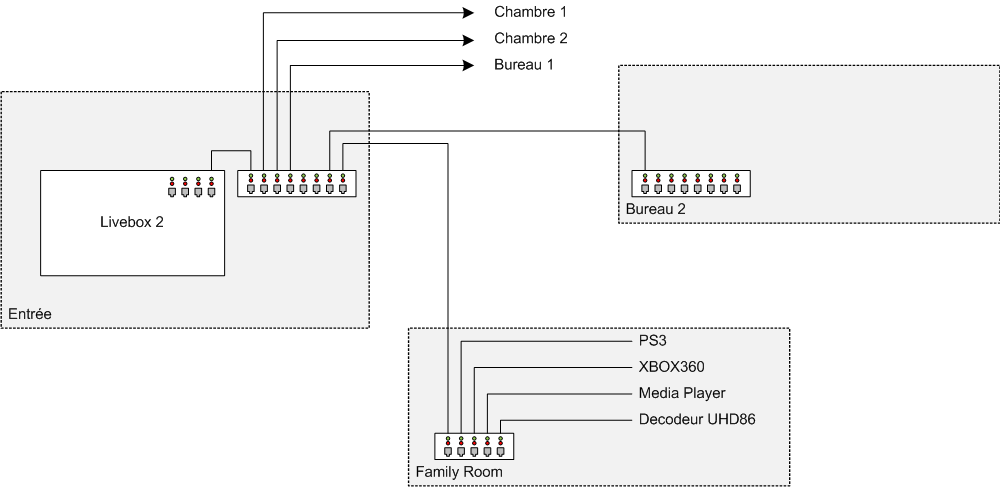

La configuration actuelle est la suivante:
- La livebox, un switch avec 8 ports 1Gb, et un Disque USB sont situés dans l'entrée.
- Dans la chambre 1 on trouve un ordi fixe avec deux interfaces 1Gb monté en pont (pour eviter l'utilisation d'un switch). L'interface 1 reçoit l'internet et l'interface 2 est connecté à un ordinateur portable.
- Dans la chambre 2 on trouve une prise internet pour les invités.
- Dans le bureau 1 on trouve un ordinateurs fixe.
- Le bureau 2 possède un switch avec 8 ports 1Gb qui est connecté à diverses ordinateurs ...
- La Familly Room possède un switch avec 5 ports 1Gb. Sur ce switch sont connectés les periphériques suivants (qui sont tous reliés à un téléviseur full HD) :
- Le Décodeur TV Orange UHD86
- Un Network Multimedia DVD Player DNX-8820
- Une PS3
- Une XBOX 360
- La WiFi b/g/n de la livebox est activé et est utilisé pour connecter des ordinateur portables ou des périphériques WiFi
La Livebox 2 d'Orange
Les problèmes liés à mon ancienne Livebox Inventel :
- La LB Inventel utilise un port différent pour l'internet (port rouge) et pour la TV (port jaune). Comme je n'ai pu passer qu'un seul cable ethernet entre la l'entrée et la "family room" j'utilisais ce cable pour le decodeur TV (grand consomateur de BP). Donc tous les autre appareils dans la family room étaient connecté au reseau en WiFi. Cette solution n'est pas optimale car il faut savoir que la bande passante de la WiFi pour transmettre de la vidéo est parfois limite voir insufisante (en particulier pour les equipements utilisant la norme 802.11 b comme mon vieux Media Player).
- Limité à la WiFi 802.11 b/g
- Jamais réussi à connecter des périphériques USB.
Les avantages de la Livebox 2 de Sagem:
- La possibilité d'être utilisé en "Fully routed", c'est à dire d'avoir l'internet et la TV sur n'importe quel port ethernet. J'ai donc pu installer un switch avec 5 ports dans la "family room" afin de connecter tous les périphériques et en particulier le decodeur orange UHD86 et mon Media Player DNX-8820. Le fait d'avoir une bande passante importante sur l'ensemble du réseau permets une visualisation confortable de vidéos même en haute définition.
- Il est egalement possible de recevoir la TV partout ou arrive le reseau et en particulier sur les tous les ordinateurs (en utilisant VLC).
- Connection d'un disque dur USB directement sur la box. Ceci permet de stocker les fichiers multimedias pour une lecture dans la family room même avec les ordinateurs éteins.
- Support de la WiFi 802.11 b/g et n
...
Le Decodeur TV UHD86 d'Orange
...
